回流焊

1.回流焊是英文Reflow是通過重新熔化預先分配到印制板焊盤上的膏裝軟釬焊料，實現表面組裝元器件焊端或引腳與印制板焊盤之間機械與電氣連接的軟釬焊。

回流焊是將元器件焊接到PCB板材上，回流焊是對表面帖裝器件的。回流焊是靠熱氣流對焊點的作用,膠狀的焊劑在一定的高溫氣流下進行物理反應達到SMD的焊接；之所以叫"回流焊"是因為氣體在焊機內循環流動產生高溫達到焊接目的。

回流焊原理分為幾個描述：

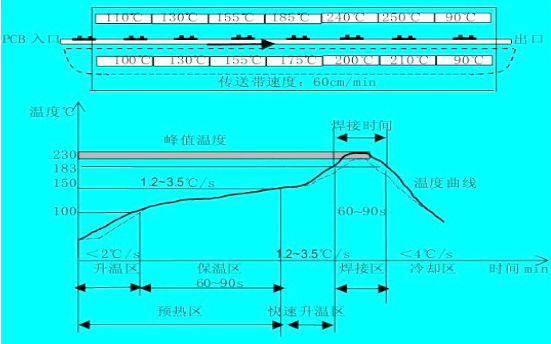

     （回流焊溫度曲線圖）

A.當PCB進入升溫區時，焊膏中的溶劑、氣體蒸發掉，同時，焊膏中的助焊劑潤濕焊盤、元器件端頭和引腳，焊膏軟化、塌落、覆蓋了焊盤，將焊盤、元器件引腳與氧氣隔離。

B.PCB進入保溫區時，使PCB和元器件得到充分的預熱，以防PCB突然進入焊接高溫區而損壞PCB和元器件。

C.當PCB進入焊接區時，溫度迅速上升使焊膏達到熔化狀態，液態焊錫對PCB的焊盤、元器件端頭和引腳潤濕、擴散、漫流或回流混合形成焊錫接點。

D.PCB進入冷卻區，使焊點凝固此；時完成了回流焊。

2.回流焊流程介紹

回流焊加工的為表面貼裝的板，其流程比較復雜，可分為兩種：單面貼裝、雙面貼裝。

A，單面貼裝：預涂錫膏 → 貼片（分為手工貼裝和機器自動貼裝） → 回流焊 → 檢查及電測試。

B，雙面貼裝：A面預涂錫膏 → 貼片（分為手工貼裝和機器自動貼裝） → 回流焊 →B面預涂錫膏 →貼片（分為手工貼裝和機器自動貼裝）→ 回流焊 → 檢查及電測試。

回流焊的最簡單的流程是"絲印焊膏--貼片--回流焊，其核心是絲印的準確，對貼片是由機器的PPM來定良率，回流焊是要控制溫度上升和最高溫度及下降溫度曲線。

波峰焊

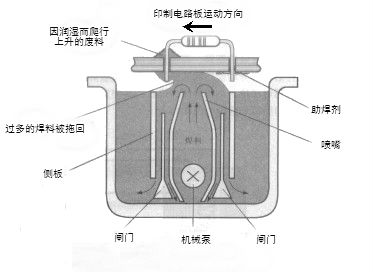

　　波峰焊是讓插件板的焊接面直接與高溫液態錫接觸達到焊接目的，其高溫液態錫保持一個斜面，并由特殊裝置使液態錫形成一道道類似波浪的現象，所以叫"波峰焊"，其主要材料是焊錫條。

　　發展簡述：

　　波峰焊是指將熔化的軟釬焊料（鉛錫合金），經電動泵或電磁泵噴流成設計要求的焊料波峰，亦可通過向焊料池注入氮氣來形成，使預先裝有元器件的印制板通過焊料波峰，實現元器件焊端或引腳與印制板焊盤之間機械與電氣連接的軟釬焊。

波峰焊流程：將元件插入相應的元件孔中 →預涂助焊劑→ 預熱（溫度90-100℃，長度1-1.2m） → 波峰焊（220-240℃）冷卻 → 切除多余插件腳 → 檢查。

　　回流焊工藝是通過重新熔化預先分配到印制板焊盤上的膏狀軟釬焊料，實現表面組裝元器件焊端或引腳與印制板焊盤之間機械與電氣連接的軟釬焊。

　　波峰焊隨著人們對環境保護意識的增強有了新的焊接工藝。以前的是采用錫鉛合金，但是鉛是重金屬對人體有很大的傷害。于是促生了無鉛工藝，采用*錫銀銅合金*和特殊的助焊劑，且焊接溫度的要求更高的預熱溫度。

　　在大多數不需要小型化和大功率的產品上仍然在使用穿孔（TH）或混和技術線路板，比如電視機、家庭音像設備以及數字機頂盒等，仍然都在用穿孔元件，因此需要用到波峰焊。從工藝角度上看，波峰焊機器只能提供很少一點最基本的設備運行參數調整。

從以上描述我們可以看出：回流焊主要針對貼片保險絲，波峰焊主要針對插件保險絲；波峰焊要先噴助焊劑，再經過預熱，焊接，冷卻區。再流焊經過預熱區，回流區，冷卻區。另外，波峰焊適用于手插板和點膠板,而且要求所有元件要耐熱,過波峰表面不可以有曾經SMT錫膏的元件，SMT錫膏的板子就只可以過再流焊，不可以用波峰焊。

手工焊

手工焊接與返修是要求杰出的操作員技術和良好工具的工藝步驟；一個經驗不足的操作員可能會產生可靠性的惡夢。當配備足夠的工具和培訓時，操作員應該能夠創作可靠的焊接點。

表面貼裝手工焊接有時比通孔(through-hole)焊接更具挑戰性，因為更小的引腳間距和更高的引腳數。返修工藝中，必須小心，不要將印刷電路板過熱；否則電鍍通孔和焊盤都容易損傷。

　　焊接方法：

　　手工焊接握電烙鐵的方法，有正握、反握及握筆式三種。焊接元器件及維修電路板時以握筆式較為方便。

手工焊接一般分四步驟進行。

①備焊接：清潔被焊元件處的積塵及油污，再將被焊元器件周圍的元器件左右掰一掰，讓電烙鐵頭可以觸到被焊元器件的焊錫處，以免烙鐵頭伸向焊接處時燙壞其他元器件。焊接新的元器件時，應對元器件的引線鍍錫。

②加熱焊接：將沾有少許焊錫和松香的電烙鐵頭接觸被焊元器件約幾秒鐘。若是要拆下印刷板上的元器件，則待烙鐵頭加熱后，用手或鑷子輕輕拉動元器件，看是否可以取下。

③清理焊接面：若所焊部位焊錫過多，可將烙鐵頭上的焊錫甩掉（注意不要燙傷皮膚，也不要甩到印刷電路板上！），用光烙錫頭"沾"些焊錫出來。若焊點焊錫過少、不圓滑時，可以用電烙鐵頭"蘸"些焊錫對焊點進行補焊。

④檢查焊點：看焊點是否圓潤、光亮、牢固，是否有與周圍元器件連焊的現象。

從以上描述可以看出波峰焊與手工焊本質的區別是在于預熱區，在預熱區PCB板上的助焊劑中的雜質會得到有效的揮發，從而提高產品的浴錫質量；再次它的工作效率會比手工焊高的多，板面要比手工焊來得干凈！波峰焊效率較高且品質穩定,手焊呢品質不太好控制，人為影響因素太多了。
