一、EL3H7系列光耦概述

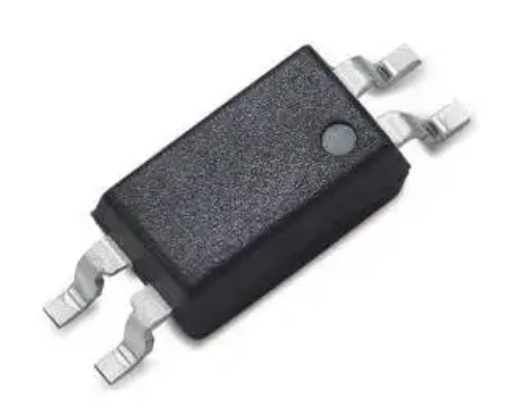

EL3H7是億光（EVERLIGHT）推出的一款高性能晶體管輸出光耦，集成了紅外發射二極管與光敏晶體管，采用超薄4引腳SSOP封裝（厚度僅2.0mm），具有高隔離電壓（3750Vrms）、寬電流傳輸比（CTR：50%600%）、耐高溫（-55℃+110℃）及多項國際安規認證（如UL、VDE、CSA等）

其核心特性包括：

高隔離性：輸入與輸出電路通過光學信號傳輸，實現完全電氣隔離，有效抑制電磁干擾和高壓風險

寬CTR范圍：根據型號后綴不同（如EL3H7C-CTR為200%~400%），可適配不同信號強度的傳輸需求

緊湊封裝：小型化設計適合空間受限的電路板布局，廣泛應用于便攜式設備和模塊化系統中

二、EL3H7系列光耦的核心應用領域

電源管理與轉換系統

DC-DC轉換器：EL3H7用于隔離電源的反饋控制環路，實現輸入與輸出側的信號隔離，確保系統穩定性和安全性。例如，在開關電源中，通過光耦傳遞PWM控制信號或電壓反饋信號，防止高壓側對低壓控制電路的干擾

充電設備：在快充適配器和電動車充電樁中，EL3H7可隔離高壓電池管理系統與低壓控制電路，防止漏電或短路風險

工業自動化與控制系統

可編程邏輯控制器（PLC）：在工業控制系統中，EL3H7用于數字信號隔離傳輸，例如傳感器信號與執行器之間的接口隔離，避免現場噪聲干擾導致誤動作

電機驅動：通過光耦隔離微控制器與功率驅動電路（如MOSFET或IGBT），保護MCU免受電機啟停時的高壓沖擊

通信與數據傳輸

通信設備隔離：在以太網交換機和光纖通信模塊中，EL3H7用于電平轉換和信號隔離，確保不同電位電路間數據傳輸的可靠性

RS-485/CAN總線：作為總線收發器的隔離元件，防止共模電壓差對通信電路的損壞

醫療電子設備

患者監護儀：EL3H7的高隔離電壓（3750Vrms）符合醫療設備安全標準，用于隔離患者接觸電路與主控系統，避免電擊風險

醫療電源：在醫療級電源中，光耦隔離反饋信號，確保設備符合嚴格的漏電流和絕緣要求

消費電子與家電

智能家居控制：在照明調光系統和家電控制板中，EL3H7用于隔離用戶操作信號與高壓電源電路，例如LED驅動和繼電器控制

充電器與適配器：其緊湊封裝和低成本特性使其成為手機充電器、電動工具電池管理等場景的理想選擇

三、設計要點與選型建議

CTR匹配：根據信號傳輸需求選擇CTR等級。例如，EL3H7C（200%~400%）適合中等電流信號傳輸，而EL3H7D（300%~600%）適用于需要更高增益的場合

熱管理：在高溫環境中（如汽車電子），需確保光耦工作溫度不超過110℃，必要時增加散熱設計

外圍電路優化：輸入端限流電阻（Ri）和輸出端負載電阻（RL）需根據數據手冊計算，避免過流或信號失真。例如，輸入電流If通常設置為5~10mA以保證可靠導通

四、總結

EL3H7系列光耦憑借其高隔離性、寬CTR范圍和緊湊封裝，成為電源、工業控制、通信、醫療及消費電子領域的核心隔離器件。未來，隨著新能源和智能化設備的普及，其在高頻、高精度隔離場景中的應用將進一步擴展。
