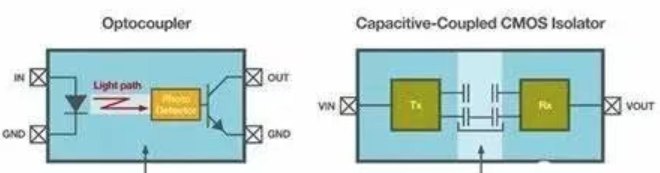

光耦的基本結構通常由發光二極管（LED）和光接收器（如光電晶體管、光電二極管或光敏電阻）組成。其工作過程如下：

　　輸入信號施加：當輸入信號施加到LED上時，LED發出光信號。

　　光信號傳遞：LED發出的光信號通過光隔離材料，傳遞至光接收器。

　　信號轉換：光接收器將接收到的光信號轉換為電信號，輸出至下游電路。

　　這種結構實現了輸入與輸出之間的電氣隔離，能夠有效防止高電壓損壞低電壓電路，確保系統的安全性與可靠性。

光耦隔離驅動的優點：

　　光耦隔離驅動在電路設計中的應用具有多種優點：

　　電氣隔離：

　　光耦能夠在高電壓和低電壓電路之間提供良好的電氣隔離，確保控制電路免受高電壓的影響，保護設備和人員安全。

　　抗干擾能力：

　　由于光耦通過光信號傳遞信息，其抗干擾能力強，能夠有效抑制由于電磁干擾（EMI）引起的信號失真，提升信號的穩定性。

　　提升系統可靠性：

　　光耦可用于故障檢測和保護，及時傳遞故障信號，提高系統的可靠性與安全性。例如，在電機驅動系統中，光耦可以監測過載情況并及時切斷電源，避免設備損壞。

　　適應性強：

　　光耦適用于多種工作環境，可以在高溫、潮濕、噪聲等惡劣條件下穩定工作，滿足各種設備的需求。

　　小型化設計：

　　光耦的體積小、重量輕，適合在緊湊的電子設備中使用，有助于實現設備的小型化和集成化。

光耦隔離驅動的關鍵參數：

　　在選擇光耦隔離驅動時，需要考慮多個關鍵參數，以確保其在實際應用中的性能和可靠性：

　　電氣隔離電壓：

　　選擇光耦時應確保其電氣隔離電壓滿足應用需求，通常要求至少在1kV以上，以確保在高電壓環境下工作的安全性。

　　輸入和輸出電流：

　　輸入電流應與控制電路的輸出相匹配，輸出電流需滿足驅動負載的要求，以確保光耦的正常工作。

　　傳輸延遲：

　　對于高速信號傳輸，傳輸延遲應盡可能低，以滿足系統的響應速度要求。一般選擇延遲在100μs以內的光耦。

　　共模抑制比（CMR）：

　　共模抑制比是衡量光耦抗干擾能力的重要指標，選擇具有高共模抑制比的光耦有助于提高信號的穩定性。

　　工作溫度范圍：

　　光耦的工作溫度范圍應滿足實際應用環境的需求。對于工業應用，通常選擇-40°C到85°C的工作溫度范圍的光耦。

　　封裝類型：

　　根據電路板設計和組裝要求，選擇合適的光耦封裝類型（如DIP或SMD），以便于安裝和散熱。
