RS1328是一款低功耗的八通道12位數模轉換芯片，工作電壓支持2.7V至5.5V，支持SPI、QSPI、Microwire和DSP接口互聯，用于實現數字信號控制輸出模擬電壓、還原模擬信號、或者提供可控制的參考電壓，在工業現場數據采集、各種儀器儀表測量設備\分析設備上有著廣泛的應用。

RS1328基于市場主流產品并根據用戶的應用需求對主要參數做了優化，進一步降低了線性誤差、零碼輸出誤差、增益誤差和滿量程誤差，并在兼顧低功耗的前提下優化提高轉換速率，縮短輸出電壓建立時間，以使其能滿足更多的應用場景。

其主要參數特性如下：

? 保證輸出單調性

? 內置緩沖器，軌對軌電壓輸出

? 上電輸出零電壓

? 支持菊花鏈設計

? 同步輸出

? 各通道獨立關斷

? 兩組獨立的參考電壓，支持0.5V~VA

? 低功耗：

工作模式：

2.25mW(3.0V) / 4.85mW(5.0V)

低功耗模式：

0.3μW(3.0V) / 1.0μW(5.0V)

? INL: ±2LSB

? DNL: +0.3LSB/-0.15LSB

? 零碼誤差 4mV(Typ)

? 滿量程誤差 -0.04%FSR

? 輸出電壓建立時間2μs(Typ)

? 擴展級工業溫度范圍：-40°C ~ 125°C

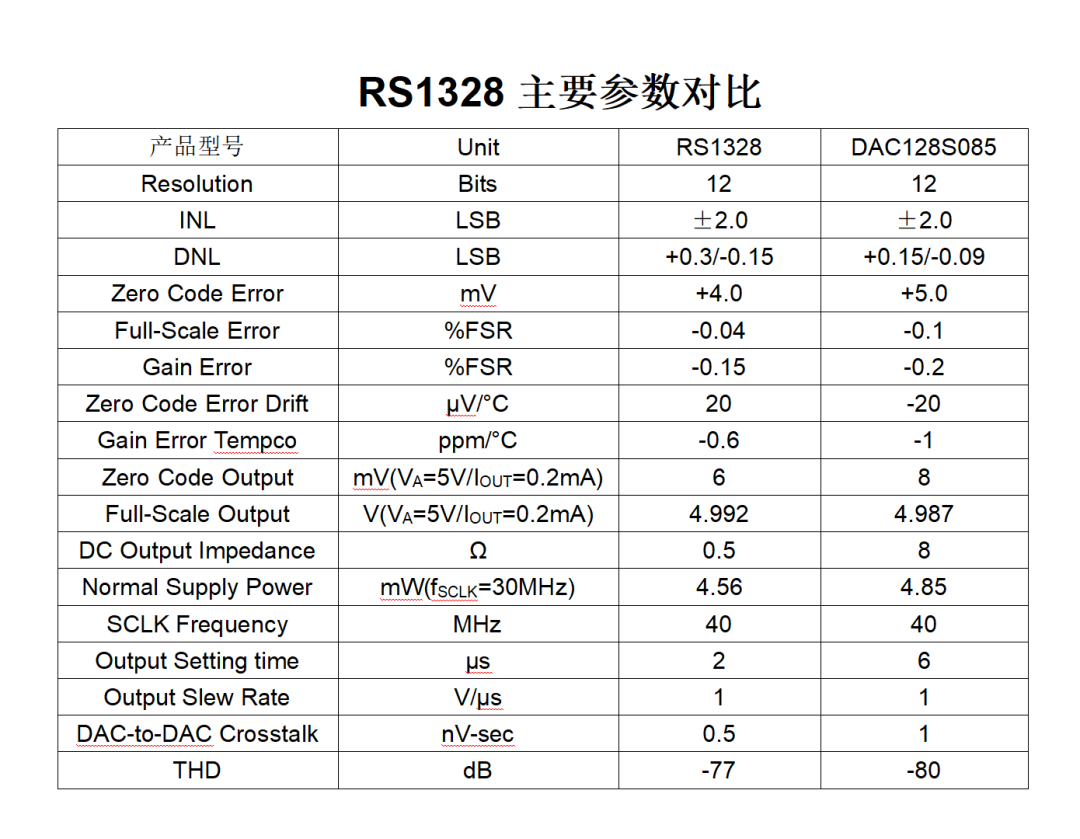

RS1328采用電阻串(Resistor String )架構設計，參考DAC128S085的參數指標，在平衡工藝和實際應用要求的基礎上，實現了優秀的交直流特性。

部分參數曲線如下：

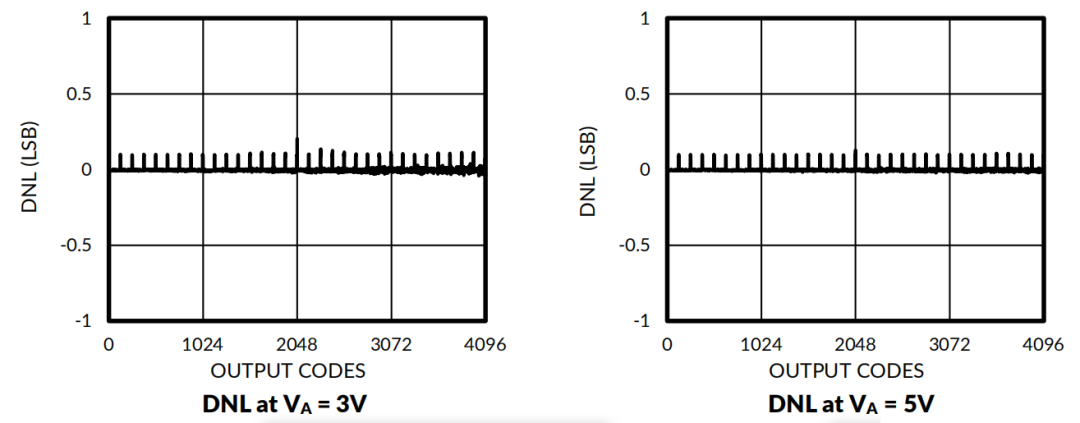

圖1. DNL性能曲線

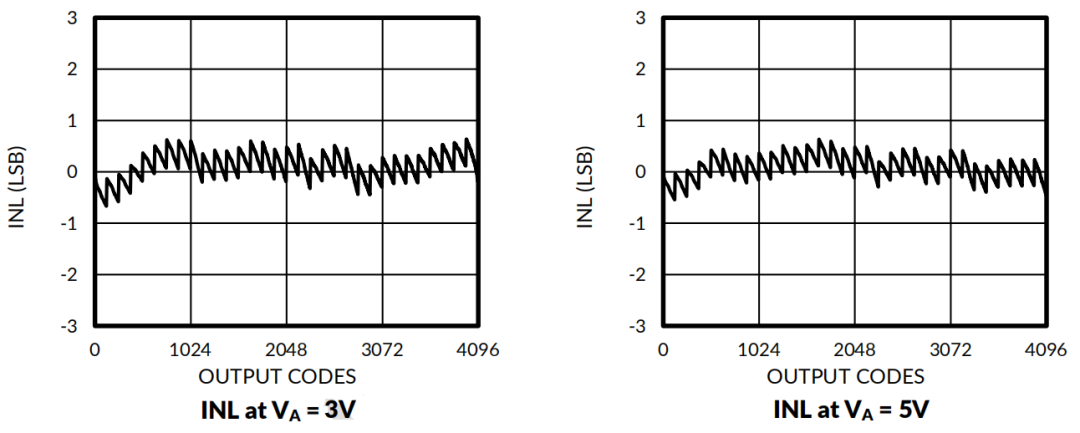

圖2. INL性能曲線

更詳細的數據和參數曲線請參考規格書。

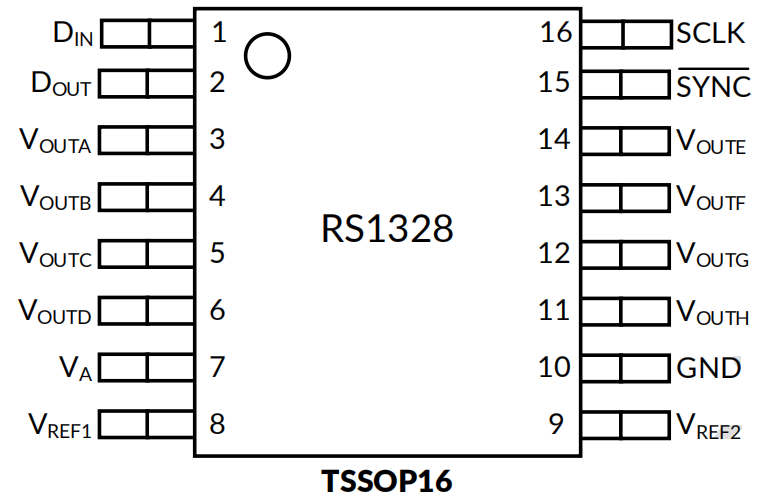

RS1328封裝和管腳定義

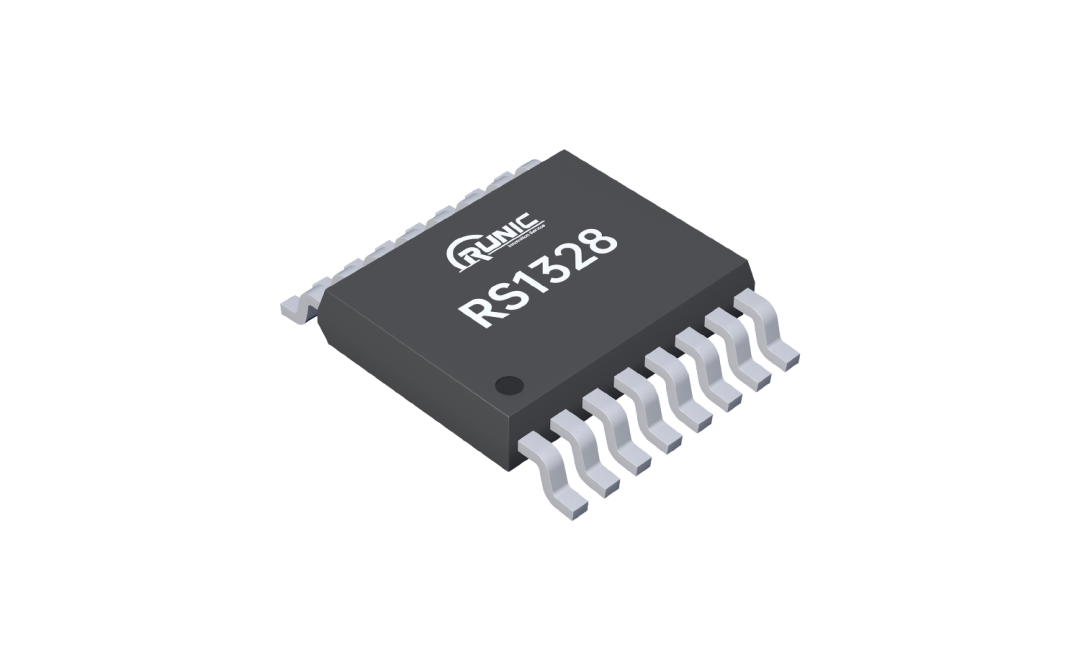

RS1328提供標準TSSOP16封裝，管腳定義完全兼容DAC128S085，歡迎各界工程師朋友致電18038161549品鑒評測。
