在LED于20世紀60年代問世到80年代之前這10多年中，LED只有紅、黃、綠幾種顏色，發光效率很低(僅約1 lm/W)，亮度比較低，而且價格高，人們只是將其用作電子產品的指示燈。從LED發展和應用歷程上看，這一時期為LED的指示應用階段。雖然目前LED已發展到全彩應用和普通照明階段，但是LED 的指示應用不但沒有消失，而且更加廣泛，人們幾乎隨時隨地可見。

1.交流電源指示燈

交流電源指示電路如圖1所示。該電路只要連接220V/50Hz的交流供電線路，LED就會被點亮，指示電源接通。限流電阻R的阻值為220V/IF。

（交流電源指示燈電路）

2.交流開關指示燈

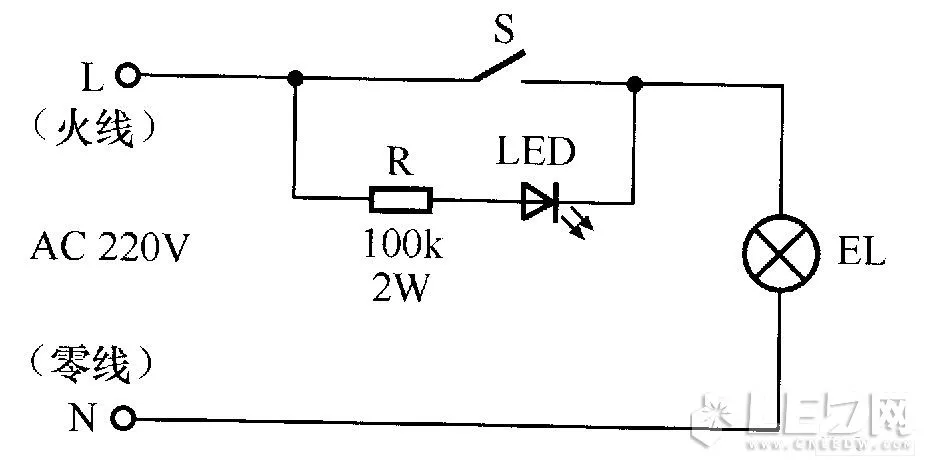

用LED作白熾燈開關指示燈的電路如圖所示。當開關斷開燈泡熄滅時，電流經R、LED 和燈泡EL形成回路，LED亮，方便人們在黑暗中找到開關。此時曲于回路中的電流很小，燈泡是不會亮的。當接通開關時，燈泡被點亮，而LED則熄滅。

3.交流電源插座指示燈

下圖是用雙色(共陰極) LED作交流電源插座指示燈的電路。插座的供電由開關S控制。當紅光LED亮時，插座無電;當綠光LED亮時，插座有電。

5.直流電源指示燈

用LED作直流電源指示燈的電路如圖所示。其中，(a)所示為電池供電電路的指示電路;(b)所示為直流穩壓電源的指示電路。(a )中，R=(E一VF)/IF。所示電路由電源降壓變壓器、橋式整流器和以三端調節器IC1為核心的穩壓電路組成，當產生穩定的直流輸出時，LED點亮。
