紅外接收頭原理
2019-08-09 15:26

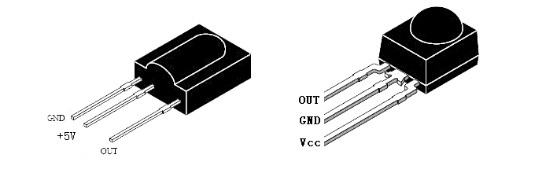

1 紅外接收頭 我們知道紅外遙控一般分為兩部分，分別是發射部分以及接收部分，而紅外接收頭屬于接收部分，發射部分的主要元件為紅外發光二極管；而接受部分它的組成最重要的部分是光敏二極管。 紅外接收頭廣泛應用于音響、電視、錄影機、機頂盒、電暖器、電風扇、遙控車等場合。 一、封裝、引腳 紅外接收頭有三個引腳，分別是：VCC電源正極、GND電源負極、OUT輸出端。

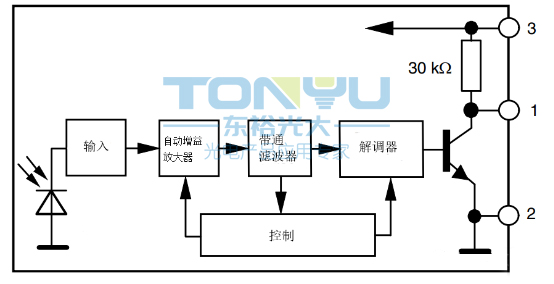

封裝：貼片型、插件型，鼻梁型、草帽型、圓柱型、半球型等，不同廠家的接收頭引腳順序以及外殼形狀各異。 二、結構、原理 結構如圖內部集成了自動增益放大器、帶通濾波器、解調器等電路，有些還包含限幅電路、比較器以及積分器等，因此一個小小的接收頭其實內部集成了不少電路。
人的眼睛能看到的可見光按波長從長到短排列，依次為紅、橙、黃、綠、青、藍、紫。其中紅光的波長范圍為0.62～0.76μm；紫光的波長范圍為0.38～0.46μm。比紫光波長還短的光叫紫外線，比紅光波長還長的光叫紅外線。紅外線遙控就是利用波長為0.76～1.5μm之間的近紅外線來傳送控制信號的。
|
