OPPO近期發布了新一代超級閃充技術和硬件，其中包括125W超級閃充和 65W AirVOOC技術，以及超小便攜的 50W超閃餅干充電器、110W 超閃mini充電器。

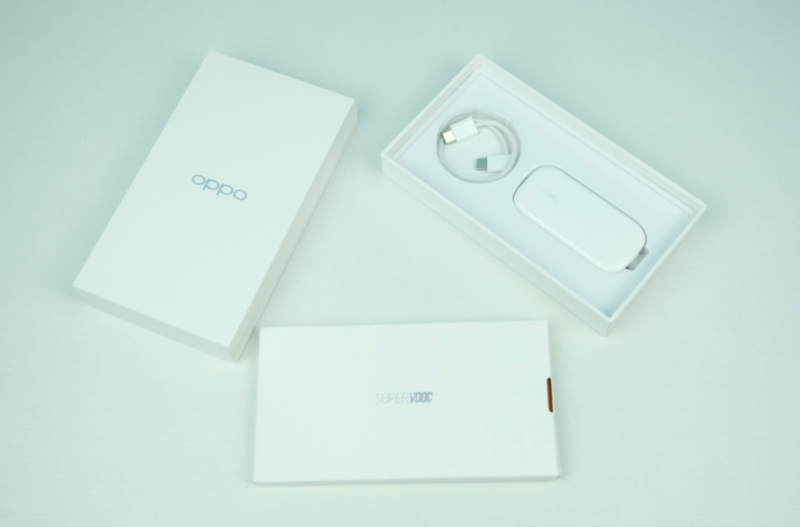

50W超閃餅干充電器

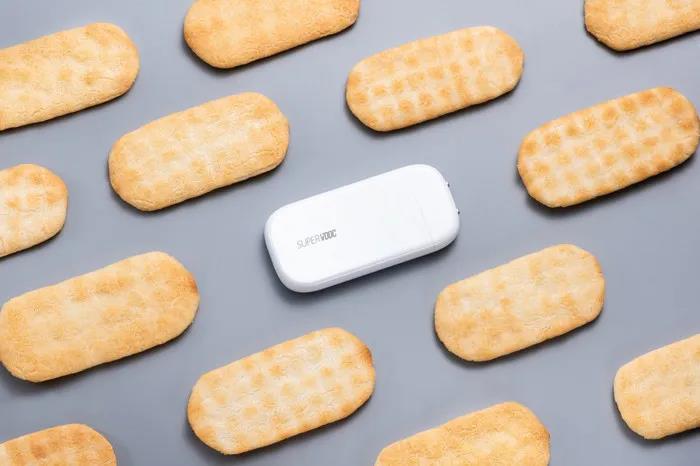

50W超閃餅干充電器突破過往充電器“大型、厚重”的現狀，整個身體極其纖薄。整個產品的外觀，猶如一塊纖薄的餅干。它采用了便收納的折疊插腳設計，體積只有8.22cmx3.9cmx1.05cm (約33.66cm3)，整個設備的重量僅有54g，可以方便地裝在襯衫、外套口袋，以及手包等位置，通勤、出差無負擔。

底部外殼上標注充電器參數信息

型號：ITA5JACH

輸入：100-240V~50/60HZ

輸出：

100-240V：10V5A Max，3.3-10V/5A PPS

100-130V：5V1.5A、9V1A PD

180-240V：5V3A、9V3A PD

尺寸：82.2*39*10.5mm

重量：約60g

南京博蘭得電子科技有限公司   中國制造。

OPPO 50W氮化鎵充電器拆解

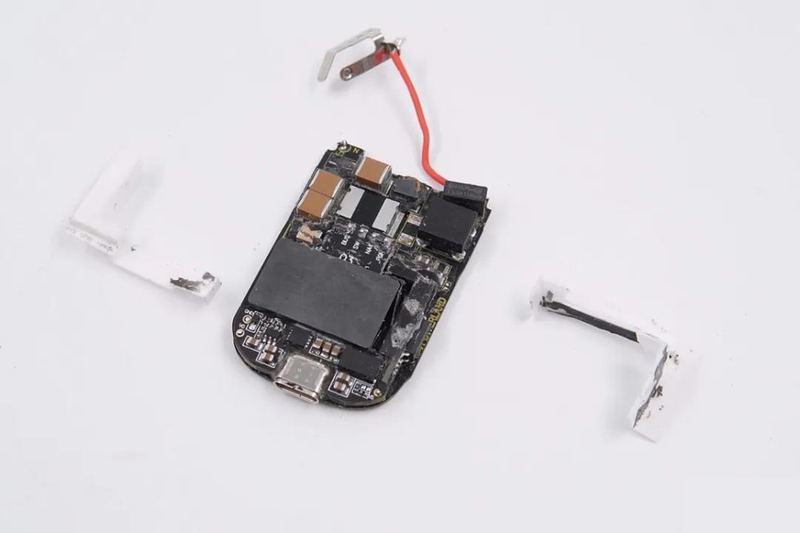

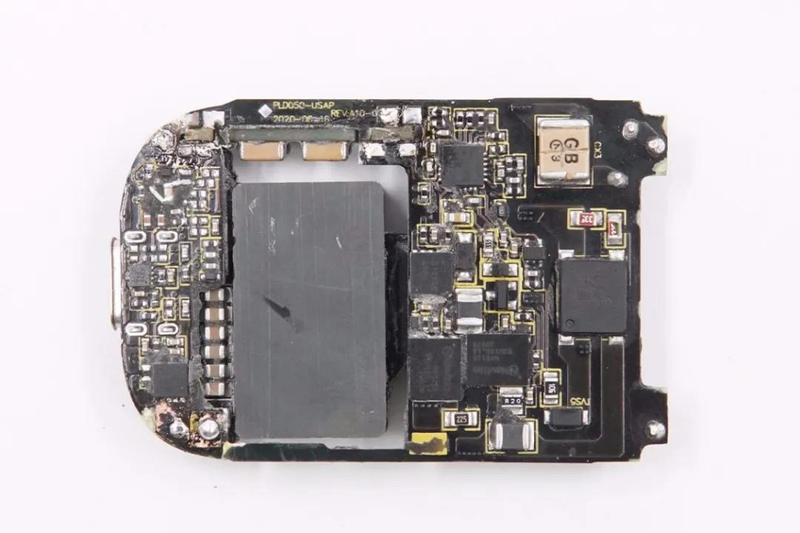

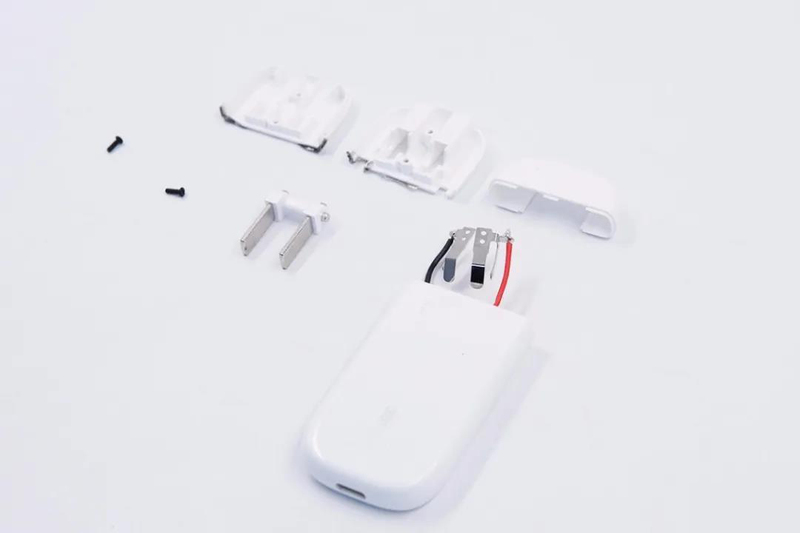

拆開外殼后電路板顯現而見，使用了鉗位二極管代替電解電容從而減少整體體積.

實際上充電器內部由輸入輸出端小板、變壓器小板和光耦反饋小板三部分組裝而成。并且采用了典型的開關電源寬范圍輸出，由協議芯片控制輸出電壓的架構。拆掉光耦小板，電路板上有POWERLAND的Logo，由博蘭得參與設計。下面我們就從輸入端開始了解部分元器件的信息。

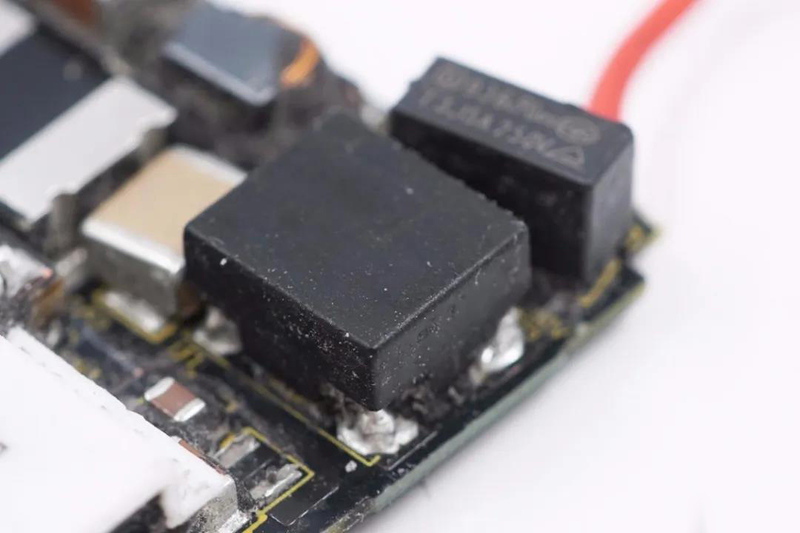

共模電感

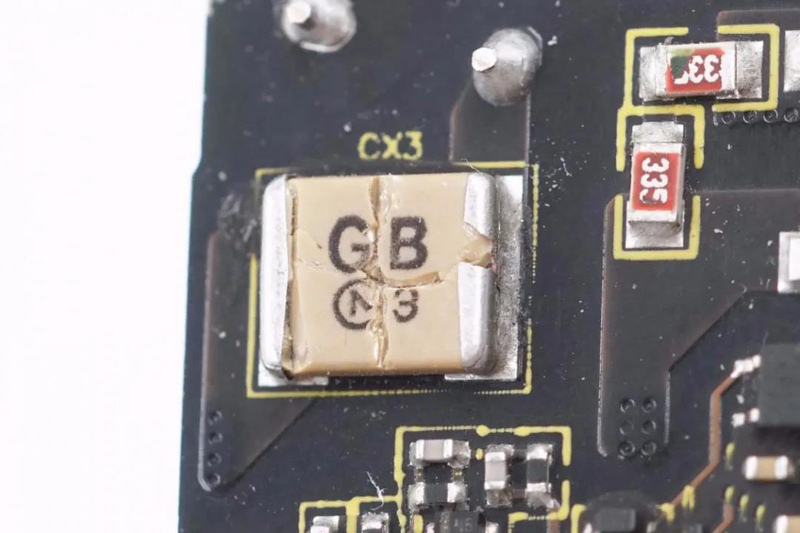

村田Murata電容

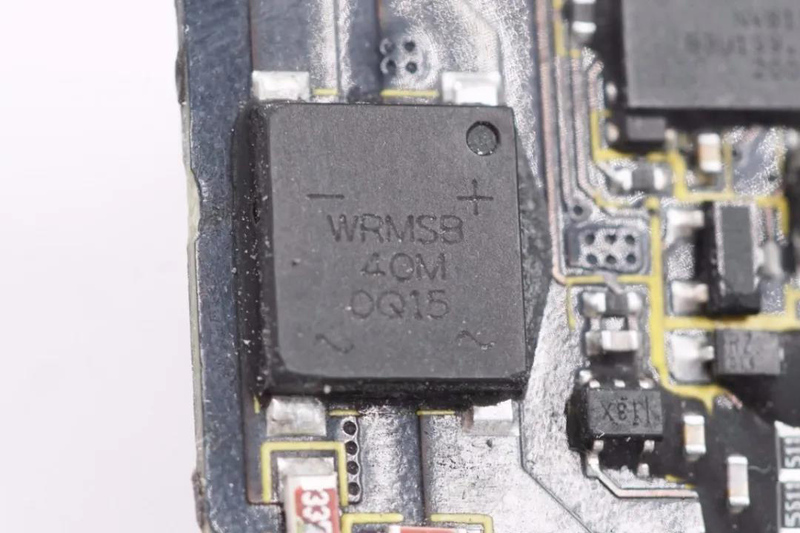

絲印WRMSB40M整流橋(沃爾德)

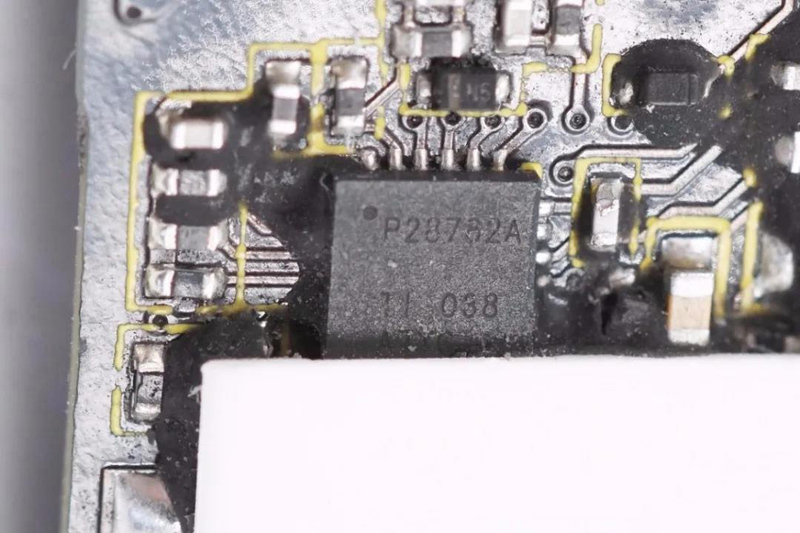

TI UCC28782A 高密度ACF控制器

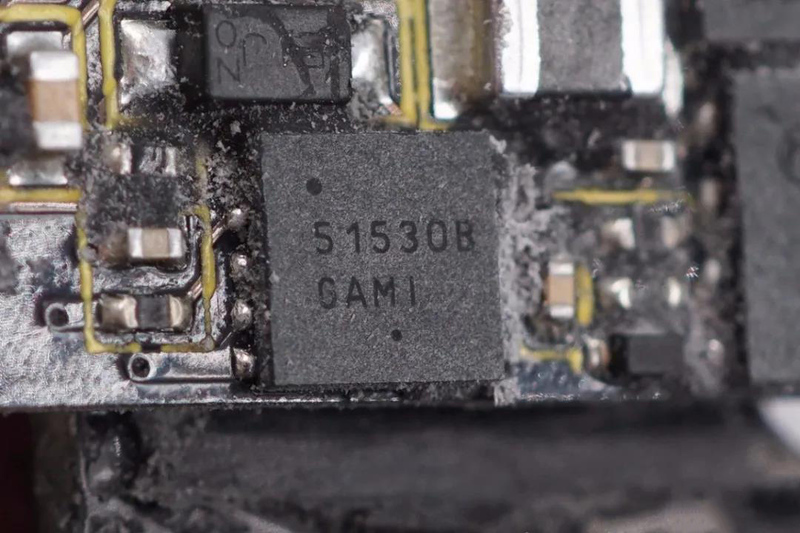

安森美 NCP51530B高低側柵極驅動器

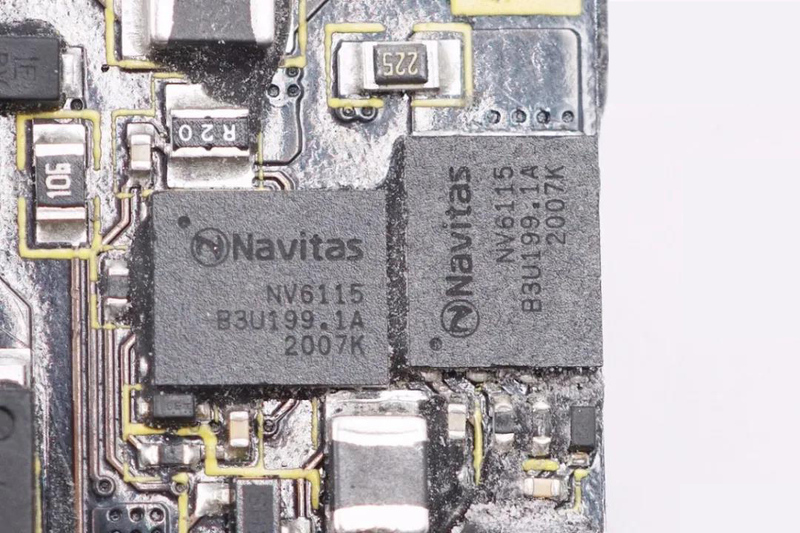

納微半導體NV6115 GaN開關管

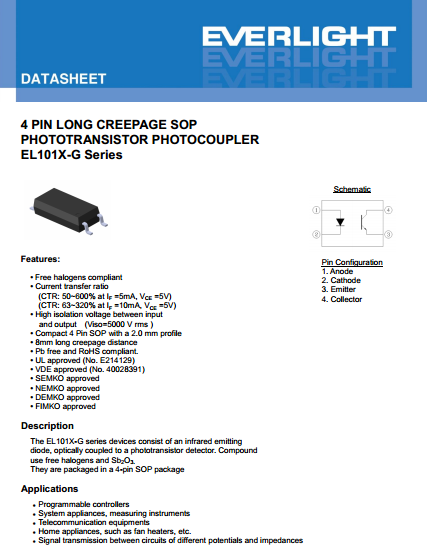

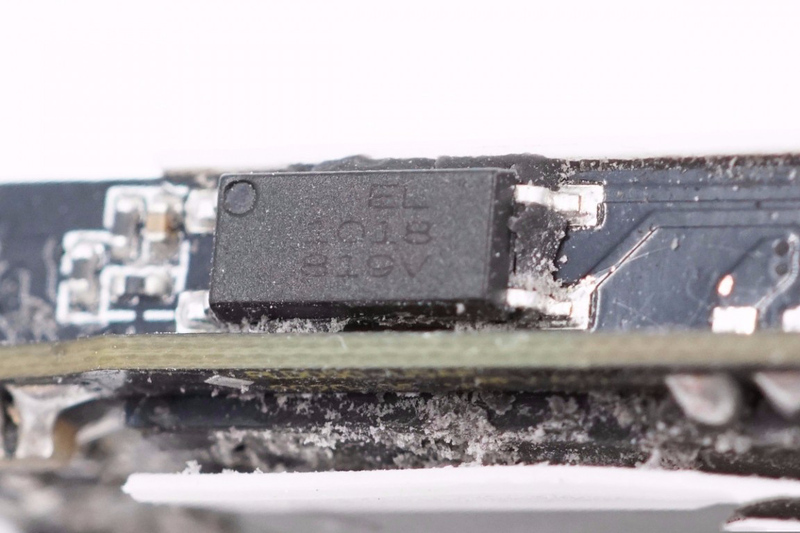

億光光耦EL1018

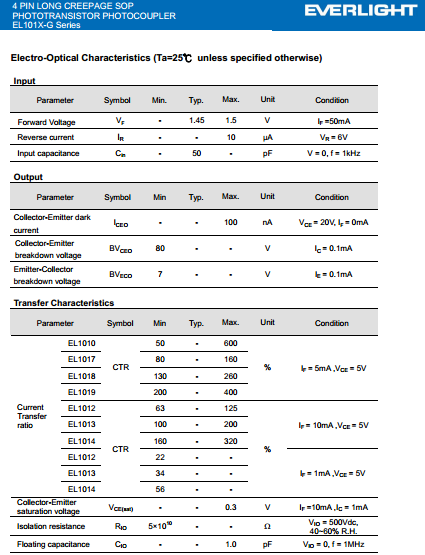

部分規格如下

小結
