插件式 LED 數碼管的安裝方法

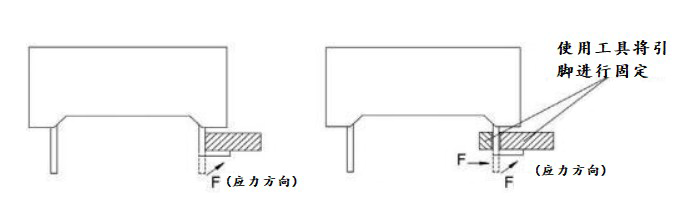

如果沒有合適的工具，盡量不要用手直接彎曲數碼管引腳。引腳彎曲時必需先進行牢固定位，這樣彎曲時產生的應力不會直接施加在引腳與內部部件上。

安裝方式：

1.合理規范的 PCB 與結構設計，使 LED 數碼管安裝過程中容易進行裝配，安裝不順時不應對 LED 數碼管施加外部應力。

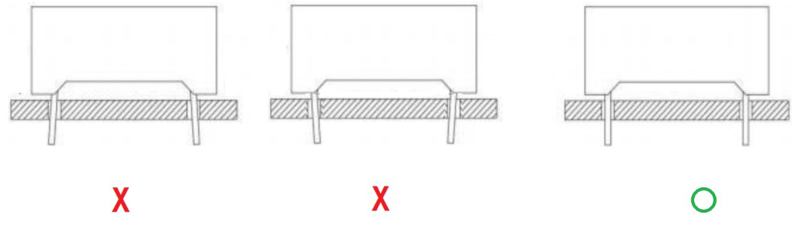

2.數碼管插入裝配時，確保引腳間距與基板的孔間距匹配，以防止引腳外擴或向內擠壓引腳。

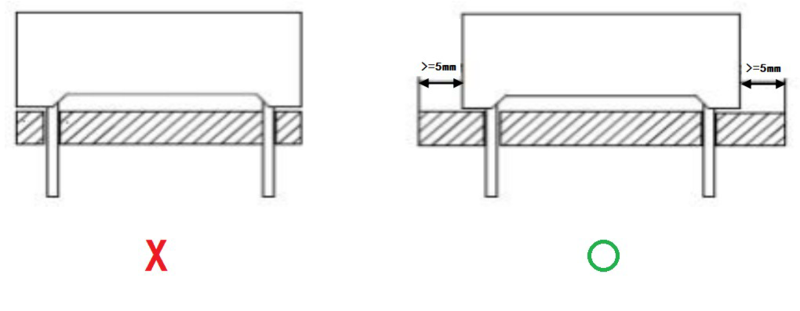

3.LED 數碼管應放置在距離 PCB 邊緣至少 5mm 的地方，以避免在波峰焊接過程中造成過熱的損壞。

4.在執行自動插裝、彎板和返工或固定操作時，各種方式應力可能會損壞數碼管內環氧膠體。特別是在固定或切割引腳時應謹慎，因為在此期間施加的應力是比較大的。因此，投產前先驗證數碼管經過二次加工的工藝后，再次測試器件功能是否正常后再進行焊接，確保大規模生產開始前檢查是數碼管功能正常未有損壞，防止批量性的品質隱患。

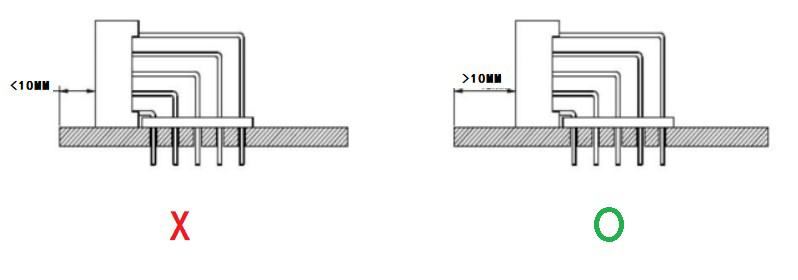

5.對于需要 90 度鉛彎腳的產品，我司建議在焊接和組裝過程中，LED 數碼管表面和 PCB 邊緣之間至少有 10mm 的間隙。
