在半導體技術領域中，N溝道耗盡型MOS管以其獨特的結構和優越的工作性能，被廣泛應用于各種電子設備中。下面我們將詳細介紹N溝道耗盡型MOS管的結構、工作原理及其特性。

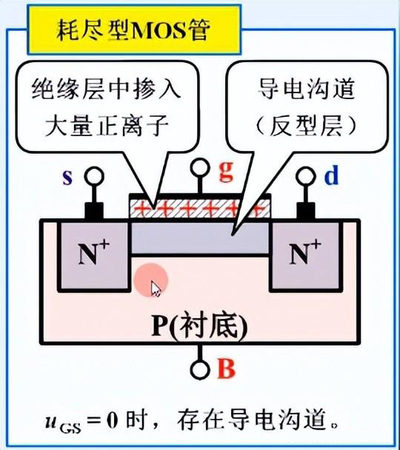

N溝道耗盡型MOS管的結構

N溝道耗盡型MOS管的結構主要包括以下幾個部分：

低摻雜的P型硅片作為襯底，為晶體管提供穩定的支撐。

利用擴散工藝在硅片上制作兩個高摻雜的N+區，分別引出源極（S）和漏極（D），形成晶體管的基本結構。

在半導體表面制作一層SiO2絕緣層，再在SiO2上制作一層金屬鋁，引出電極作為柵極（G），實現對溝道寬度的控制。

在SiO2絕緣層中摻入大量正離子，使得即使柵源電壓Ugs=0時，也能在P襯底表面形成反型層，即漏-源之間存在導電溝道。

N溝道耗盡型MOS管的工作原理

N溝道耗盡型MOS管的工作原理主要基于柵極電壓對導電溝道的控制作用。當在漏源之間加電壓時，只要Ugs大于夾斷電壓Ugs(off)，就會產生漏極電流。

隨著Ugs的增大，反型層變寬，導電溝道電阻降低，漏極電流增大。當Ugs從零減小到一定值時，反型層消失，漏-源之間的導電溝道消失，此時對應的Ugs即為夾斷電壓Ugs(off)。此外，N溝道耗盡型MOS管的柵源之間始終保持較高的絕緣電阻。

N溝道耗盡型MOS管的特性及應用

N溝道耗盡型MOS管具有以下特性：

較低的導通電阻和較高的跨導，使得其在放大電路中具有優良的性能。

柵極輸入電阻高，輸入電容小，適合用于高頻電路。

具有良好的熱穩定性和抗輻射能力，適用于惡劣的工作環境。
