一般基本光耦的 current transfer ratio 或電流增益為非線性，其受環境溫度(TA)、順向電流(IF)等因素影響，而線性光耦利用兩顆光電流相似的 PD 組成。

PD2 是用于電氣隔離， PD1 則是做為回授功能來調整 IR LED 的 IF，以確保電流增益不會飄移。

下面介紹線性光耦 3 個最重要的特性: K1 (Servo gain)、K2 (Forward gain)與 K3 (Transfergain)。

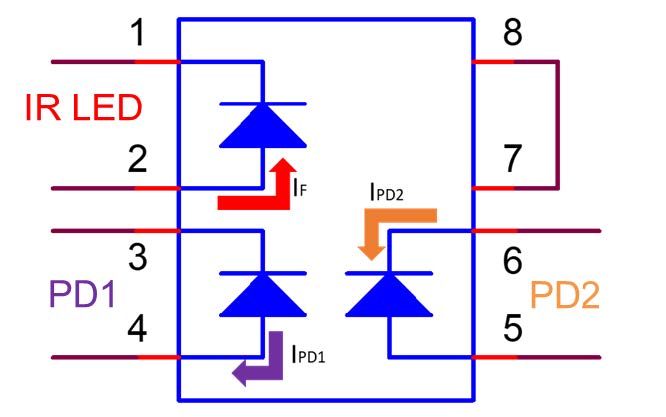

圖一 線性光耦組件圖

K1 (Servo gain)

K1 定義為 PD1 產生的光電流與輸入端 IR LED 電流所產生的比例差，其公式如下K1 = IPD1 / IF ; IPD1 為 PD1 的光電流，IF 為 IR LED 順向電流以億光 ELL300 在 IF =10mA、VD (PD 的偏壓)=-15V 與 TA=25℃條件下，K1 的 typical

值會落在 0.01，代表說 IPD1 typical 值為 100μA。

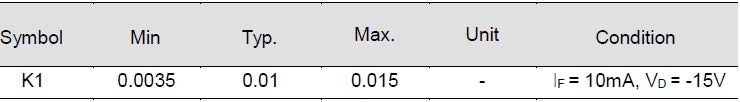

圖二為 IF =10mA、VD =-15V 與 TA=25℃時 K1 的范圍。

圖二 K1 的范圍

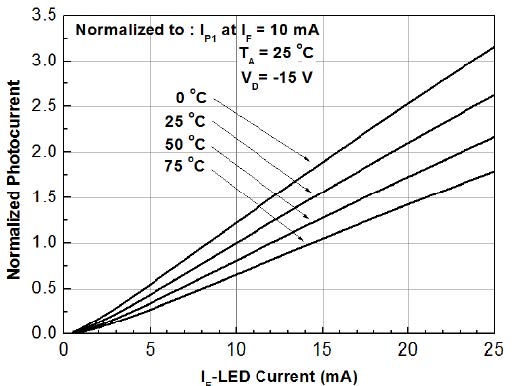

如圖三 IPD1 會受到 IF與 TA的影響，當 IF 增加 IPD1 也會增加；當 TA增加則 IPD1 會減少。

圖三 標準化光電流曲線

K2 (Forward gain)

K2 定義為 PD2 產生的光電流與輸入端 IR LED 電流所產生的比例差，其公式如下

K2 = IPD2 / IF ; IPD2 為 PD2 的光電流

由于 K2 與 K1 特性也相似 (因 PD1 與 PD2 產生的光電流相似)，所以標準化的光電流曲線也相似。

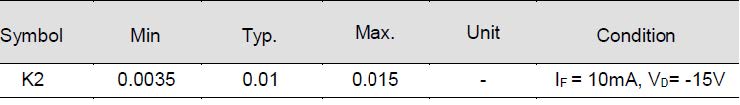

圖四為 IF =10mA、VD=-15V 與 TA=25℃時 K2 值的范圍

圖四 K2 的范圍

K3 (Transfer gain)

如前所述，雖然兩組 PD 所產生的光電流相似，但仍存在差異，而 K3 就是這兩個 PD光電流增益比值，K3 的公式如下

K3 = K2/K1

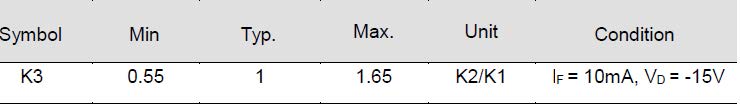

下圖五為當 IF =10mA、VD=-15V 與 TA=25℃時 K3 值的范圍

圖五 K3 的范圍

如圖六及七，線性光耦 K3 受溫度與 IF 影響較一般光耦穩定

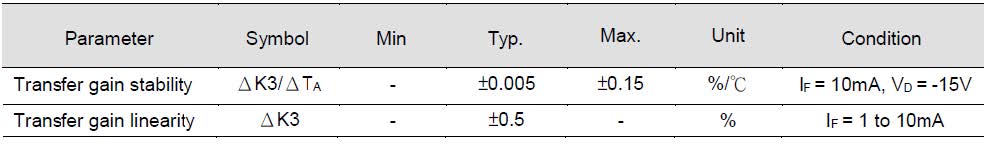

圖六 K3 穩定度與線性度范圍

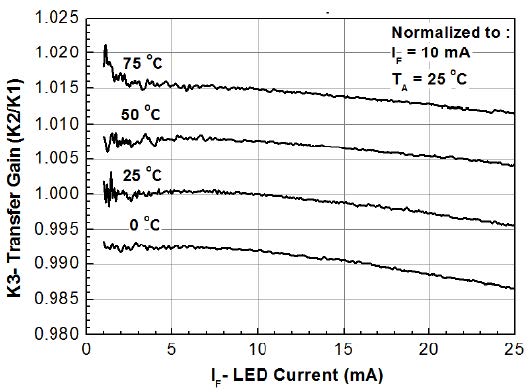

圖七 標準化 K3 穩定度圖
