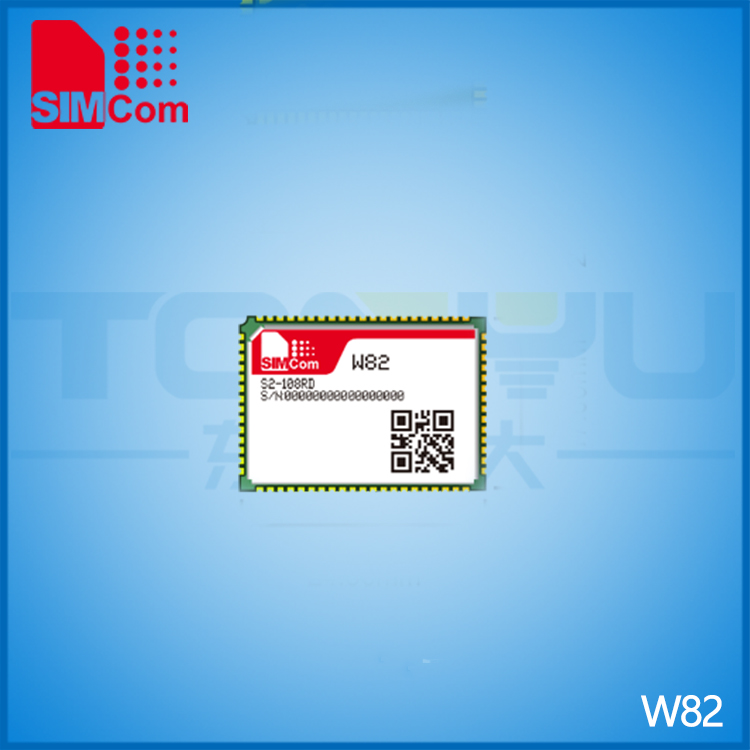

芯訊通 Wi-Fi模組 W82

品　牌芯訊通(tong)（SIMCom）

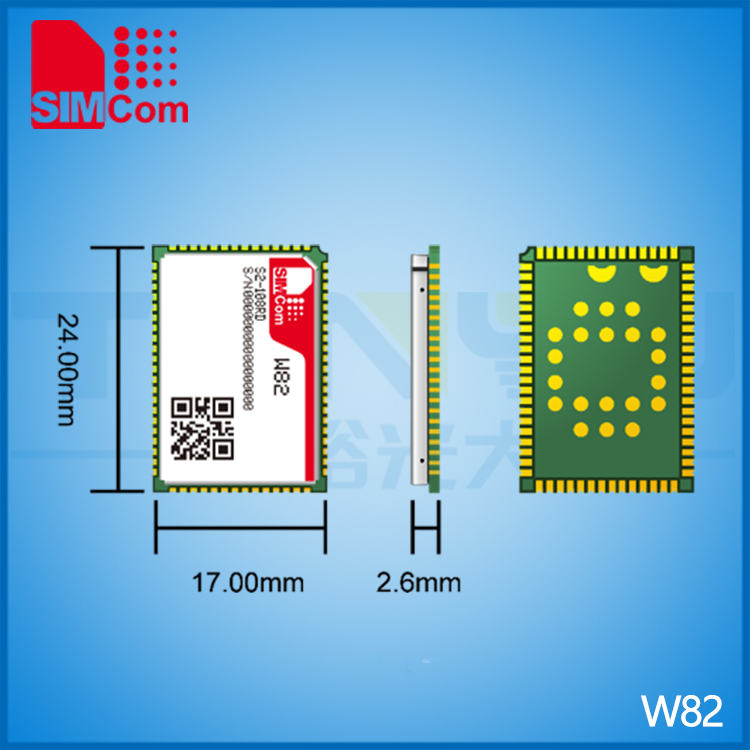

尺　寸 17*24*2.6mm

描　述 W82是一(yi)款基于高通WCN6856芯片(pian)組的(de)小型低功耗Wi-Fi和(he)BT模塊(kuai)。該(gai)模塊(kuai)符合IEEE 802.11a,/g/n/ac/ax標準(zhun) 該(gai)模塊(kuai)與WLAN/BT處理(li)器集(ji)成(cheng)。基帶(dai)和(he)2.4G5G (6G)射頻收(shou)發器。支持SIMCom 5G模塊(kuai)SIM8260X之間通過PCle接口(kou)進行數(shu)據通信該(gai)模塊(kuai)可用于5G CPE、mifi、車聯網、路由器等無線終端(duan)。

18038161549

樣品申請

資(zi)源下載

產品詳(xiang)情(qing)

產(chan)品(pin)優勢(shi)

Compact LCC +LGA Package Wi-Fi & BT Module

Support IEEE Standard protocol of 802.11a/b/g/n/ac/ax

Support 2.4GHz and 5GHz(6GHz)

Support BT 5.2 and BLE

Support 2x2+2x2 MU-MIMO

產(chan)品詳情

General Features

? WLAN Frequency：2.4GHz/5GHz(6GHz)
? Voltage range : 3.3V ~ 4.25V, Typ: 3.8V
? Operation temperature: -30℃ ~ +70℃
? Dimensions: 17*24*2.6mm
? Weight:2g±0.2g
? WLAN Standard: IEEE802.11 a/b/g/n/ac/ax, 2x2+2x2, dual MAC
? Modulation Mode: CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
? Encryption Mode: WPA3
? Operator Mode: AP,STA
? BT Protocol: BT 5.2

Transmitting Power

? 802.11ac_VHT20/MCS8： 14dbm
? 802.11ac_VHT40/MCS9： 13dbm
? 802.11ac_VHT80/MCS9： 13dbm
? 802.11ax_HE20/MCS11： 11dbm
? 802.11ax_HE40/MCS11： 11dbm
? 802.11ax_HE80/MCS11： 11dbm
? 802.11ax_HE160/MCS13： TBD

Receive Sensitivity

? 802.11ac_VHT20/MCS8： -72.1dbm （5GHz）
? 802.11ac_VHT40/MCS9： -67.3dbm （5GHz）
? 802.11ac_VHT80/MCS9： -64.5dbm （5GHz）
? 802.11ax_HE20/MCS11： -64.4dbm （2.4GHz）
? 802.11ax_HE40/MCS11： -55.5dbm （2.4GHz）
? 802.11ax_HE20/MCS11： -65.4dbm （5/6GHz）
? 802.11ax_HE40/MCS11： -63.0dbm （5/6GHz）
? 802.11ax_HE80/MCS11： -60.3dbm （5/6GHz）
? 802.11ax_HE160/MCS13： TBD（5/6GHz）

Date

? 802.11ax： 3.6Gbps(2x2+2x2)
? BT 5.1： 2Mbps

Certifications

? CE(RED)*

RoHS*/REACH*

Interfaces

? I2S
? PCIe
? BT
? UART
? GPIOs
? Antenna * 2
