作為線性穩壓器最為經典的型號，78系列一直以來被廣泛應用于各種需要輸出固定電壓的場合。在78系列方面，長晶科技提供多個電壓、多個封裝方案供大家選擇，本篇文章將帶大家一起了解長晶的CJ78系列。

線性穩壓器；78系列；78M系列；78L系列

線性穩壓器（Linear Regulator），是一種被廣泛使用的電源類IC，它通過其內部的調整管調節，使得穩壓器可以在輸入電壓一定程度變化的情況下穩定的輸出固定的電壓。其內部的調整管可以由晶體管或FET制成。作為線性穩壓器十分經典的型號，78系列內部的調整管是由晶體管制成的，它的結構簡單，使用便利，不需要額外的外圍元件就可以提供穩定的輸出電源，這提高了PCB空間的使用效率，并減少了產品的生產制作成本。因此，78系列在各種場合中都得到了廣泛的應用。

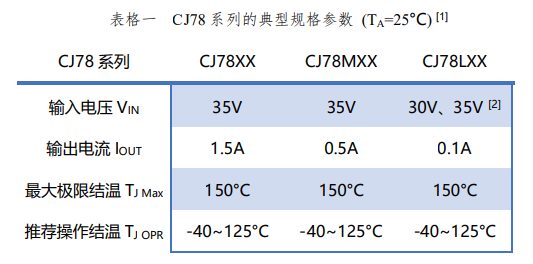

長晶CJ78系列（CJ78XX），是一組固定輸出電壓的三端正電壓線性穩壓器。它具有多個固定輸出電壓。在散熱良好的情況下，CJ78系列（CJ78XX）可以提供高達1.5A的輸出電流，并在其芯片內部集成了短路保護、電流限制、過熱保護，這使得穩壓器相對不易損壞。除了用作固定電壓調節器外，CJ78系列（CJ78XX）還可以與外部組件一起使用，以獲得可調的輸出電壓和電流。表格一是CJ78系列（CJ78XX）簡要的規格參數。

除CJ78XX系列之外，長晶還提供具備不同負載能力的CJ78MXX系列以及CJ78LXX系列多種不同的方案滿足客戶的差異化需求。

[1]: 表格數據僅供參考，實際參數請以規格書為準。

[2]: CJ78LXX系列輸出電壓點小于等于10V最大輸入電壓為30V，大于10V以上為35V。

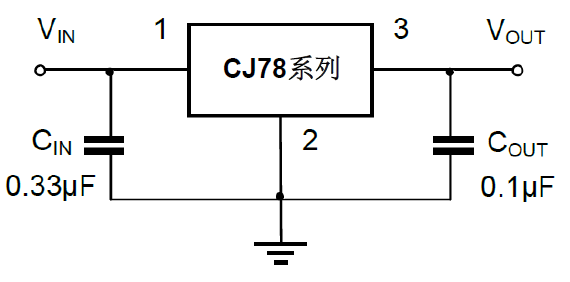

圖一 CJ78系列的典型應用電路圖

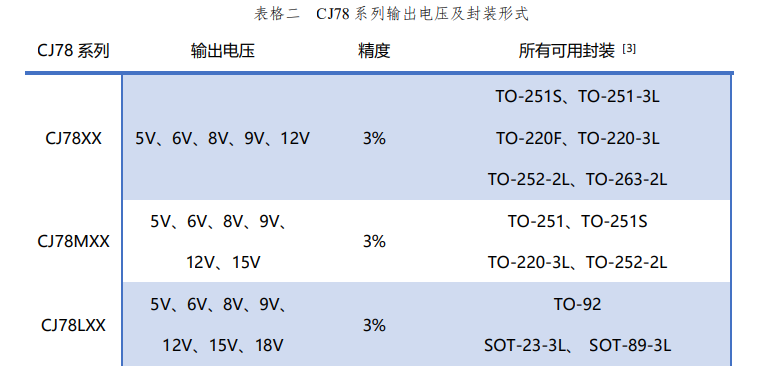

長晶的CJ78系列（CJ78XX、CJ78MXX以及CJ78LXX）提供多種電壓點與多種方案供客戶選擇。表格二是長晶CJ78系列提供給客戶的可選擇方案。

[3]: 列舉系列全部可用的封裝形式，產品實際可提供封裝請咨詢東裕光大

作為長晶電源類IC的主力產品之一，經過多年的市場積累，CJ78系列形成了自己的一系列優勢，主要有以下幾點：
